一、產品概述

　　對夾式止回閥H76X,H76H,H76W常用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。 對夾式雙瓣旋啟止回閥采用對夾式連接，蝶板為兩個半圓，也叫雙瓣止回閥，采用彈簧強制復位，閥門打開時雙瓣成蝶形，也稱作蝶形止回閥，其密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，

密封可靠。

　　二、產品特點

　　1、結構簡單，重量輕，特別適合低壓大口徑管道；

　　2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；

　　3、閥瓣關閉快速，水錘壓力小；

　　4、水平管道或垂直管道均可使用，安裝方便；

　　5、流道通暢、流體阻力小；

　　6、動作靈敏、密封性能好；

　　7、閥瓣行程短、關閥沖擊力小；

　　8、整體結構、簡單緊湊、造型美觀；

　　9、使用壽命長、可靠性高。

　　10、對夾連接方式，生產工藝簡單，拆裝方便；

　　11、密封面可為本體堆焊耐磨材料或橡膠，使用范圍廣，密封可靠。

　　三、執行標準

　　設計規范：API 594

　　結構長度：GB/T 12221 API 594

　　法蘭連接：GB/T 9113  JB/T 79  ASME B16.5

　　試驗與檢驗：GB/T 13927  JB/T9092

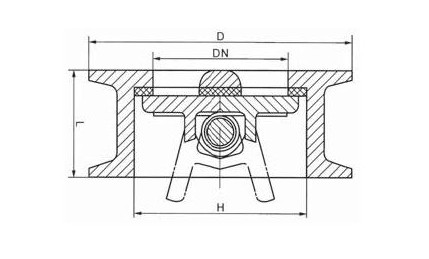

　　四、產品結構圖

　　 五、主要技術參數

　　六、主要外形與連接尺寸（1.6MPa~4.0MPa）
