外螺紋不銹鋼截止閥 J21H，J21W
編輯日期：2024/7/22 17:32:46 點擊：
- 產 地：上海
- 型 號：J21H/W
- 公稱壓力：1.6Mpa~4.0Mpa
- 公稱通徑：DN6~DN20
- 適用介質：水、蒸汽、油品、弱腐蝕性介質
- 適用溫度：≤ 425℃
一、產品概述
J21H、J21W 型外螺紋不銹鋼截止閥：手動、外螺紋連接形式、直通式結構，閥座密封面材料為不銹鋼、工作壓力 1.6~4.0 MPa，公稱尺寸 DN6~DN20，閥體材料為碳素鋼（J21H）、不銹鋼（J21W），適用于水、蒸汽、油品（J21H）和弱腐蝕性、腐蝕性（J21W）介質管路中。
管路跟閥體連接采用外螺紋活接式，也叫外螺紋截止閥（針型閥），是電力、電氣、機電設備工程、電控設備工程中應用較多的閥門之一。由于其安裝方便、制造合理、經濟簡單，所以大量使用在電力工程等管道中。
二、主要技術參數
|
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
|---|---|---|---|---|
| J21H-25 | 25 | 2.5 | ≤ 425 | 水、蒸汽、油品 |
| J21H-40 | 40 | 4.0 | ||
| J21W-25P | 25 | 2.5 | ≤ 150 | 弱腐蝕性介質 |
| J21W-40P | 40 | 4.0 | ||
| J21W-25R | 25 | 2.5 | 腐蝕性介質 | |
| J21W-40R | 40 | 4.0 |
三、主要零部件材料
| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | 閥桿 | 密封面 | 填料 | |
| J21H-25 | 碳素鋼 | 鉻不銹鋼 | 鉻不銹鋼 | 柔性石墨 |
| J21H-40 | ||||
| J21W-25P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 聚四氟乙烯 |
| J21W-40P | ||||
| J21W-25R | ||||
| J21W-40R | ||||

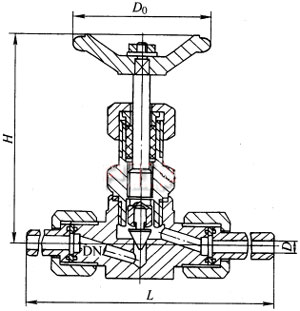

四、主要外形與連接尺寸
| DN | L | H | D0 | D | 重量 / kg |
|---|---|---|---|---|---|
| 6 | 175 | 120 | 65 | 6 | 0.75 |
| 10 | 179 | 125 | 80 | 10 | 1 |
| 15 | 187 | 135 | 100 | 15 | 1.6 |
| 20 | 193 | 177 | 130 | 20 | 2.7 |
