一、產品概述

　　手柄式碳鋼球閥 Q41F 主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。

　　Q41F 手柄式碳鋼球閥優點

　　1．流體阻力小，全通徑的球閥基本沒有流阻。

　　2．此球閥結構簡單、體積小、重量輕。

　　3．手柄式碳鋼球閥有兩個密封面，而且密封面材料廣泛使用各種塑料，密封性好，能實現完全密封，在真空系統中也已廣泛使用。

　　4．此球閥操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

　　5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

　　6．在全開或全閉時，手柄式碳鋼球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

　　7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

　　8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

　　二、主要技術參數

　　1、公稱壓力或壓力級：PN1.0-6.4MPa、ANSI CLASS 150-900、JIS10-20K

      2、公稱通徑或口徑：DN15～DN200、NPS 1/4 ～8

      3、連接方式：法蘭、對焊、螺紋、承插焊等
　　4、適用溫度：-29℃～150℃
　　5、驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動

      6、閥體材料：WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

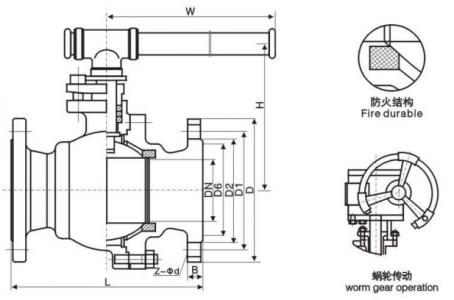

　　三、主要外形與連接尺寸

Q41F  PN16 連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	80	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410

Q41F  PN25 連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

Q41F  PN40 連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

Q41F  PN64 連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
