一、產品概述

　　浮動軟密封球閥Q41F用于Class150~Class1500、PN16~PN64、JIS10K~JIS20K的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

　　Q41F浮動軟密封球閥主要特點

　　1、先進的閥座：閥門密封性能好，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。

　　2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥位一致。

　　3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。

　　4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

　　5、在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過

　　6、球閥旋轉90°即可全關全開，啟閉迅速，與相同規格的閘閥、截止閥比較，球閥體積小、重量輕，便于管道安裝

　   7、驅動方式：手動、氣動、電動、液動等。　　

　　二、技術規范

　　三、主要技術參數

　　四、主要零部件材料

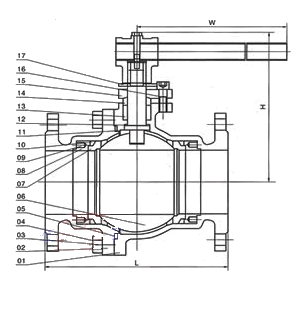

      五、主要外形與連接尺寸

PN1.6MPa

PN2.5MPa

PN4.0MPa

PN6.4MPa
